Fast-BEV_Code

3D目标检测

发布日期: 2024-09-22

更新日期: 2024-09-22

文章字数: 2.9k

阅读时长: 14 分

Debug

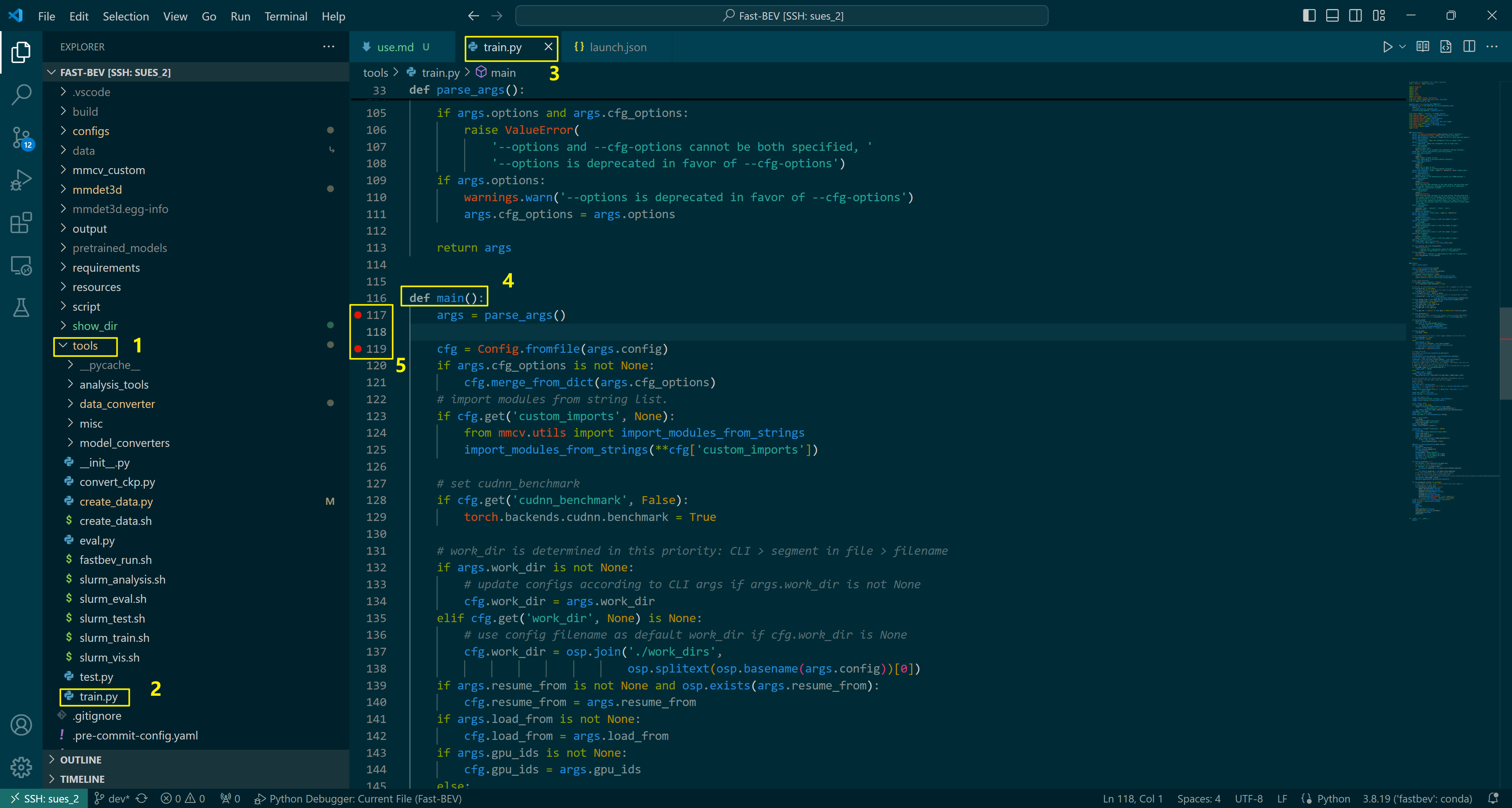

1. 打断点

找到 tools/train.py ，在入口函数 main 中找到自己想要打断点的地方随便打…

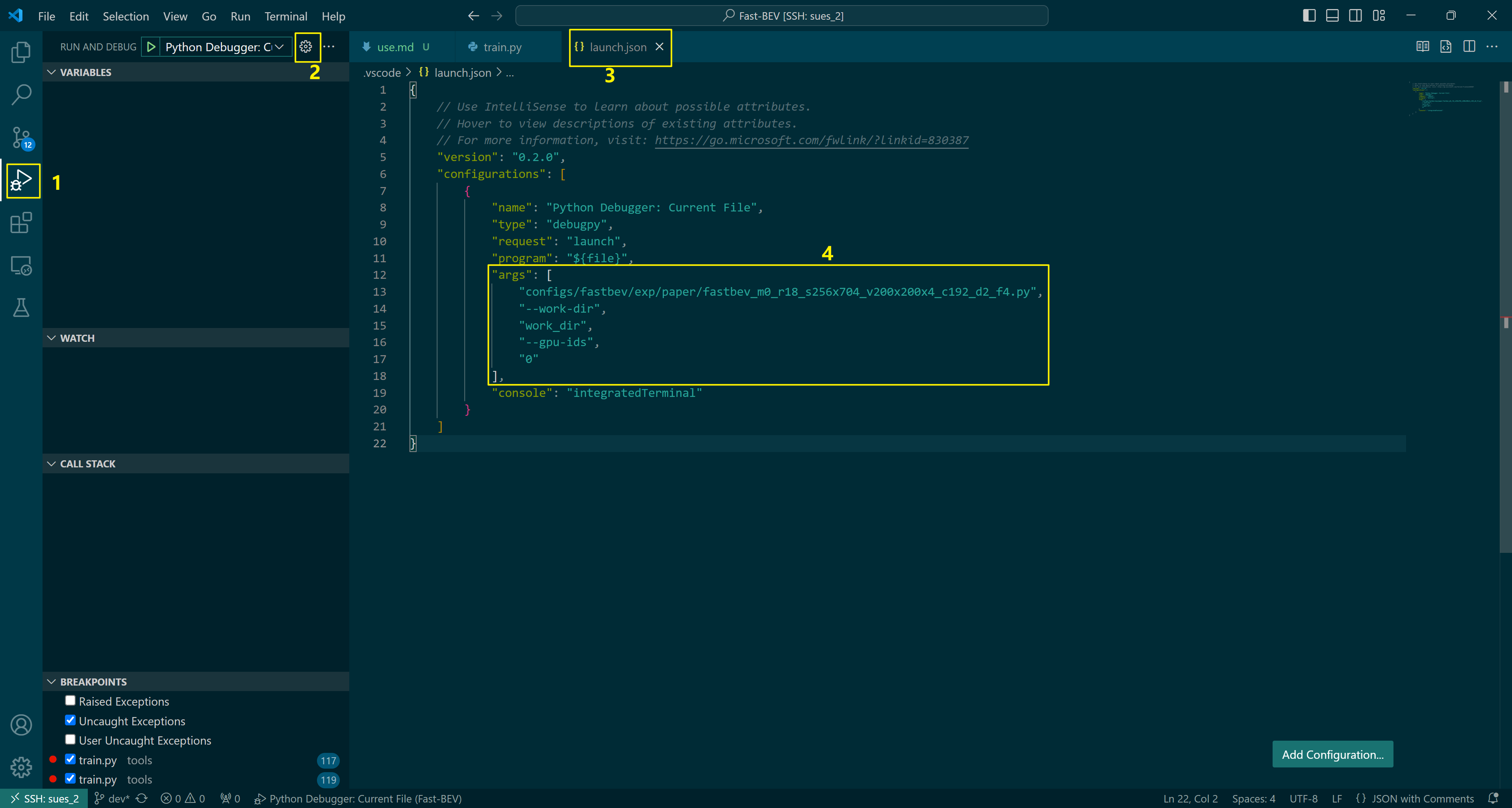

2. 添加参数

在 debug里面编辑 launch.json 文件，加上

"args": [
    "configs/fastbev/exp/paper/fastbev_m0_r18_s256x704_v200x200x4_c192_d2_f4.py",
    "--work-dir",
    "work_dir",
    "--gpu-ids",
    "0"
],

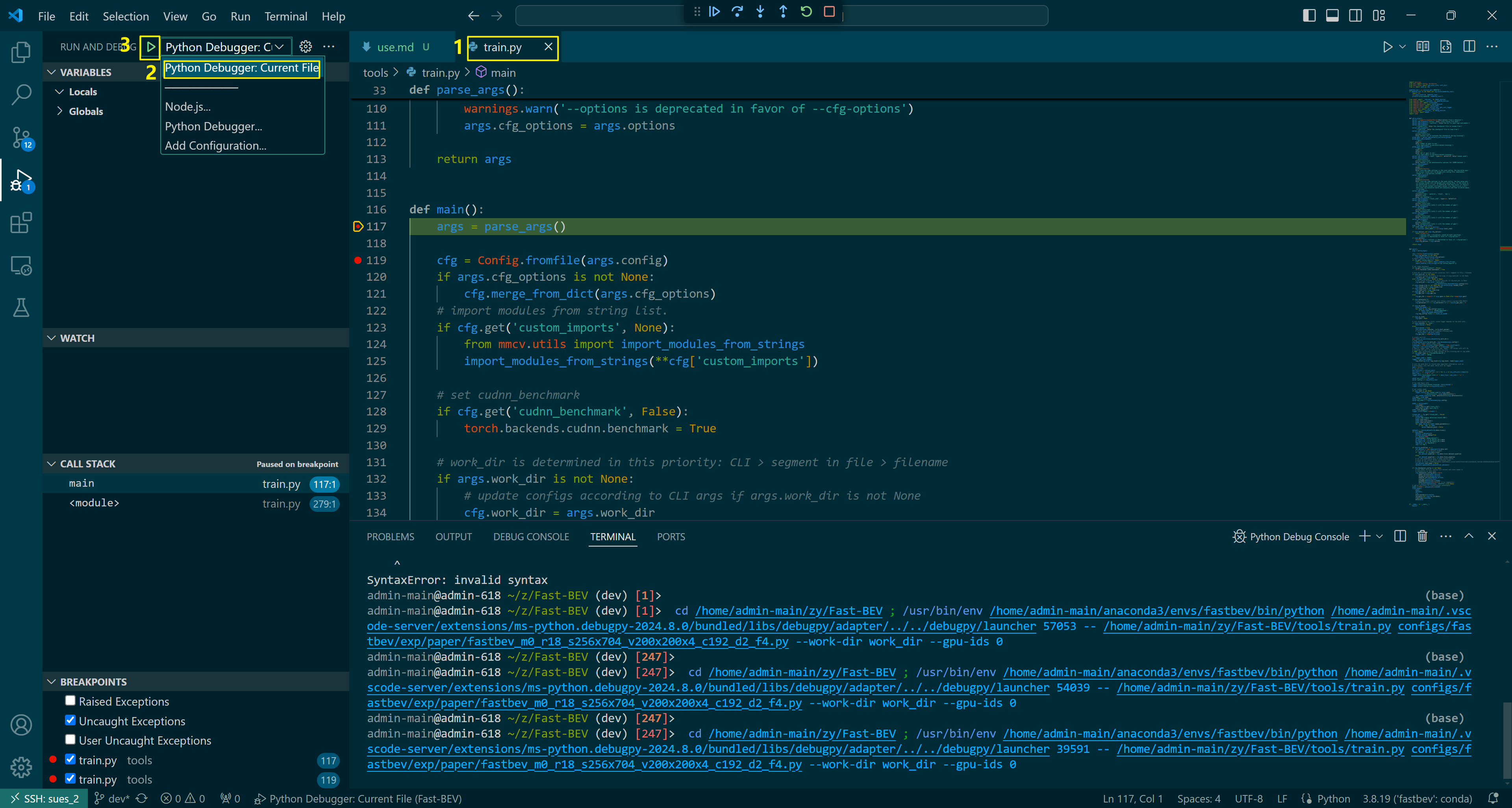

3. 启动调试

切换回 train.py ，选择 Python Debugger: Current File ，点击开始按钮启动调试，稍作等待，代码即可跳到断点处。

模型训练概述

1. 读取配置参数

参数	类型	默认值	说明
`config`	位置参数	无	训练配置文件的路径
`--work-dir`	可选参数	无	保存日志和模型的目录
`--resume-from`	可选参数	无	从某个检查点文件恢复训练
`--load-from`	可选参数	无	从某个检查点文件加载模型
`--no-validate`	布尔标志	无	在训练期间不评估检查点
`--gpus`	互斥参数	无	使用的 GPU 数量（仅适用于非分布式训练）
`--gpu-ids`	互斥参数	无	使用的 GPU ID 列表（仅适用于非分布式训练）

--gpus 和 --gpu-ids 是互斥参数，这意味着在命令行中只能使用其中一个。

2. 构建网络模型

2.1 初始化网络模型

根据配置文件初始化网络模型
初始化模型权重参数

model = build_model(
    cfg.model,
    train_cfg=cfg.get('train_cfg'),
    test_cfg=cfg.get('test_cfg'))
model.init_weights()

2.2 冻结网络模型

根据配置文件中的 frozen_det 参数对网络模型部分参数冻结，不计算梯度和更新梯度

frozen_det = cfg.get('frozen_det', False)
if frozen_det:
    print('### freeze detection branch ###')
    model.neck.eval()
    model.neck_fuse.eval()
    model.neck_3d.eval()
    for name, param in model.named_parameters():
        if not 'seg' in name:
            param.requires_grad = False

3. 构建数据集

根据配置文件中的 data.train 参数构建数据集

datasets = [build_dataset(cfg.data.train)]

4. 训练模型

train_model 函数是训练框架的核心部分，主要包括：

加载数据集，并根据配置进行数据预处理
根据配置初始化模型、优化器、学习率调度器等
管理训练循环，包括前向传播、损失计算、反向传播和参数更新
如果设置了验证选项，会在训练过程中定期进行验证，评估模型的性能
保存训练日志和检查点，确保训练过程可追踪和复现

train_model(
    model,
    datasets,
    cfg,
    distributed=distributed,
    validate=(not args.no_validate),
    timestamp=timestamp,
    meta=meta)

模型训练详解

1. 构建网络模型

1.1 模型配置

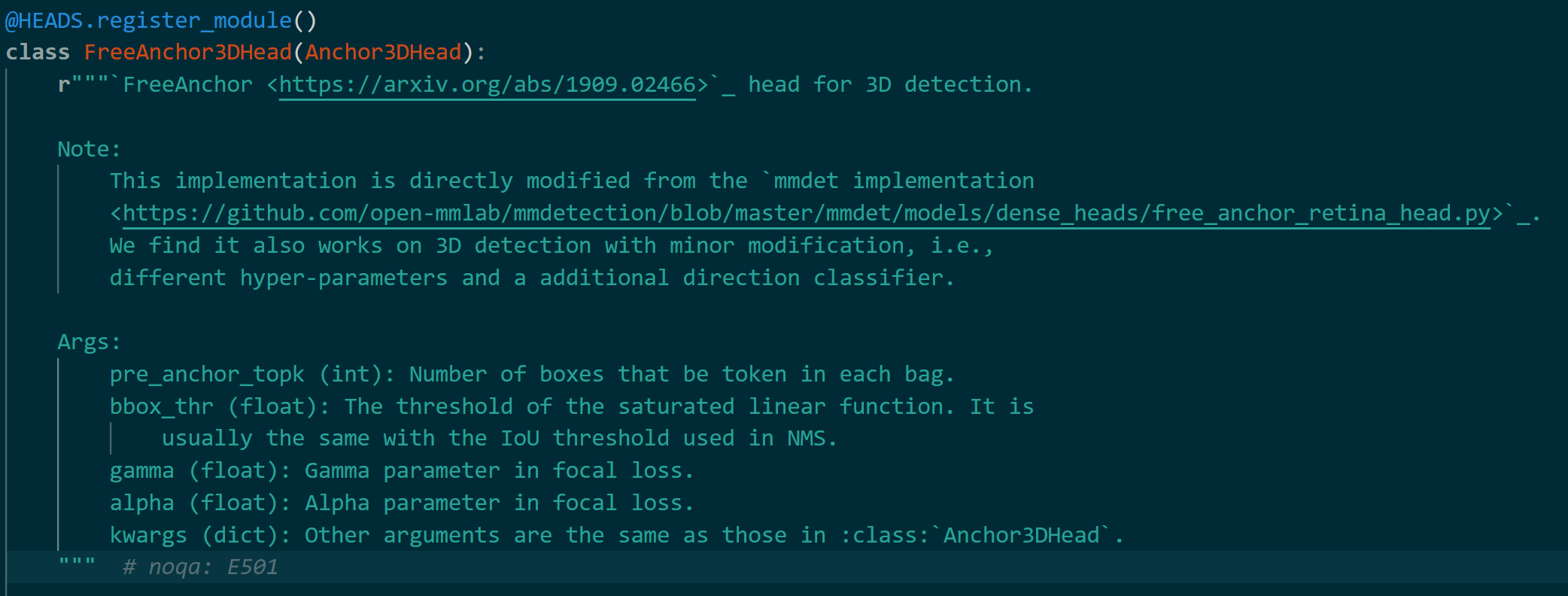

class FreeAnchor3DHead(Anchor3DHead):

2. 构建数据集

ConcatDataset：连接多个数据集，形成一个大的联合数据集。
RepeatDataset：重复同一个数据集多次，增加数据量。
SmallDataset：从一个较大的数据集中抽取一个较小的数据集，用于调试或快速测试。
ClassBalancedDataset：根据类别分布进行平衡采样，解决类别不平衡问题。

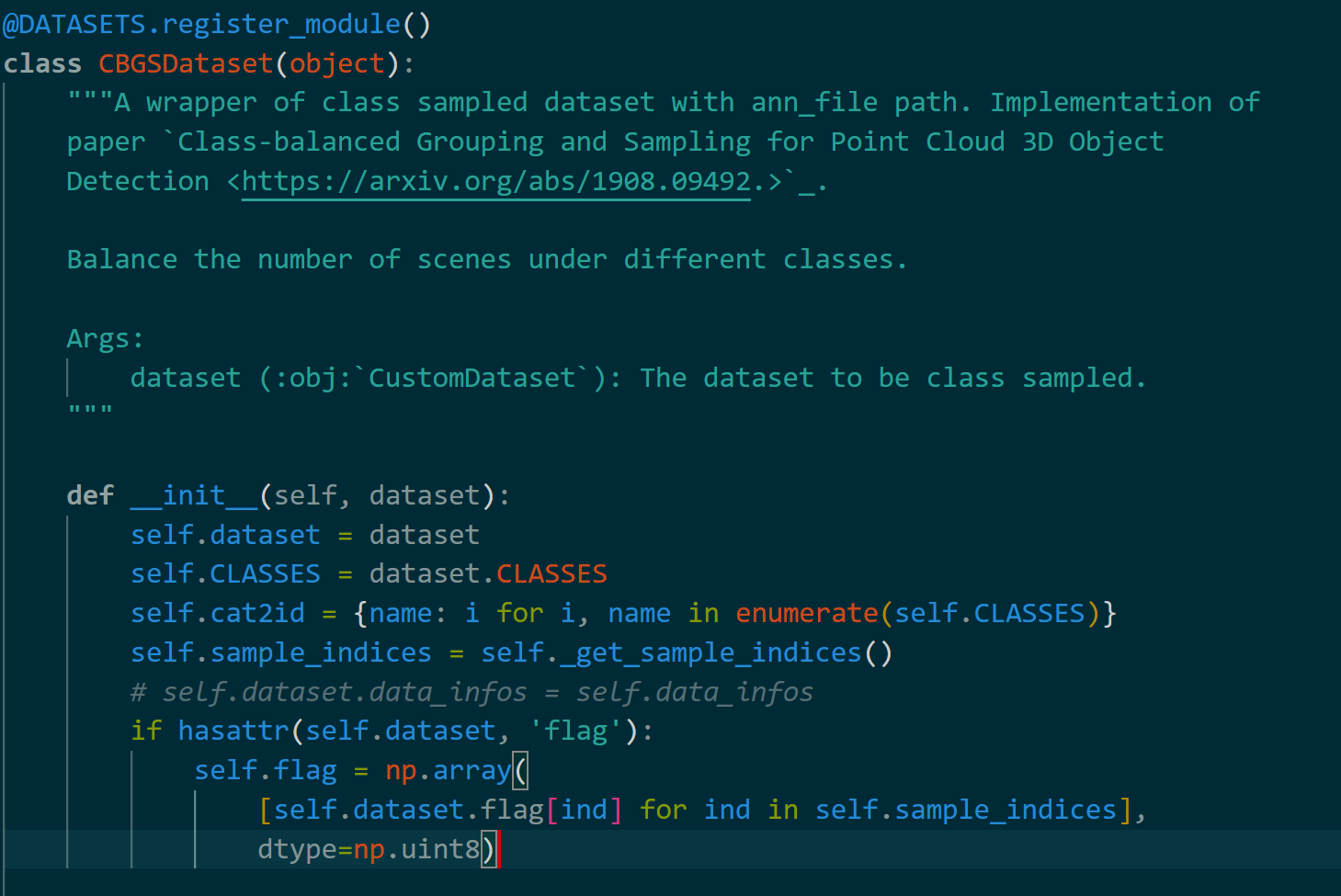

CBGSDataset：结合类平衡采样和分组策略来增强数据集。
_concat_dataset：将包含多个标注文件的数据集连接起来，形成一个联合数据集。
build_from_cfg：直接根据配置构建数据集，用于标准配置情况。

平衡数据集中各个类别的样本数量，以便在训练模型时每个类别都有相对均匀的样本分布

3. 训练模型

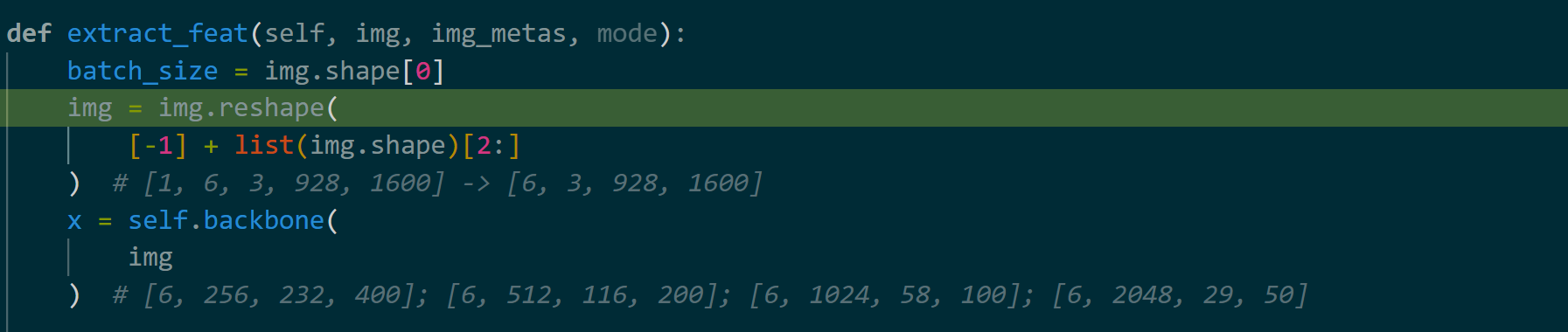

图像特征提取

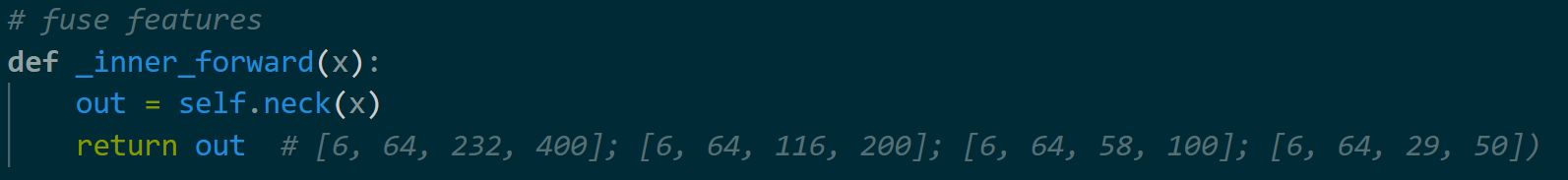

neck特征融合

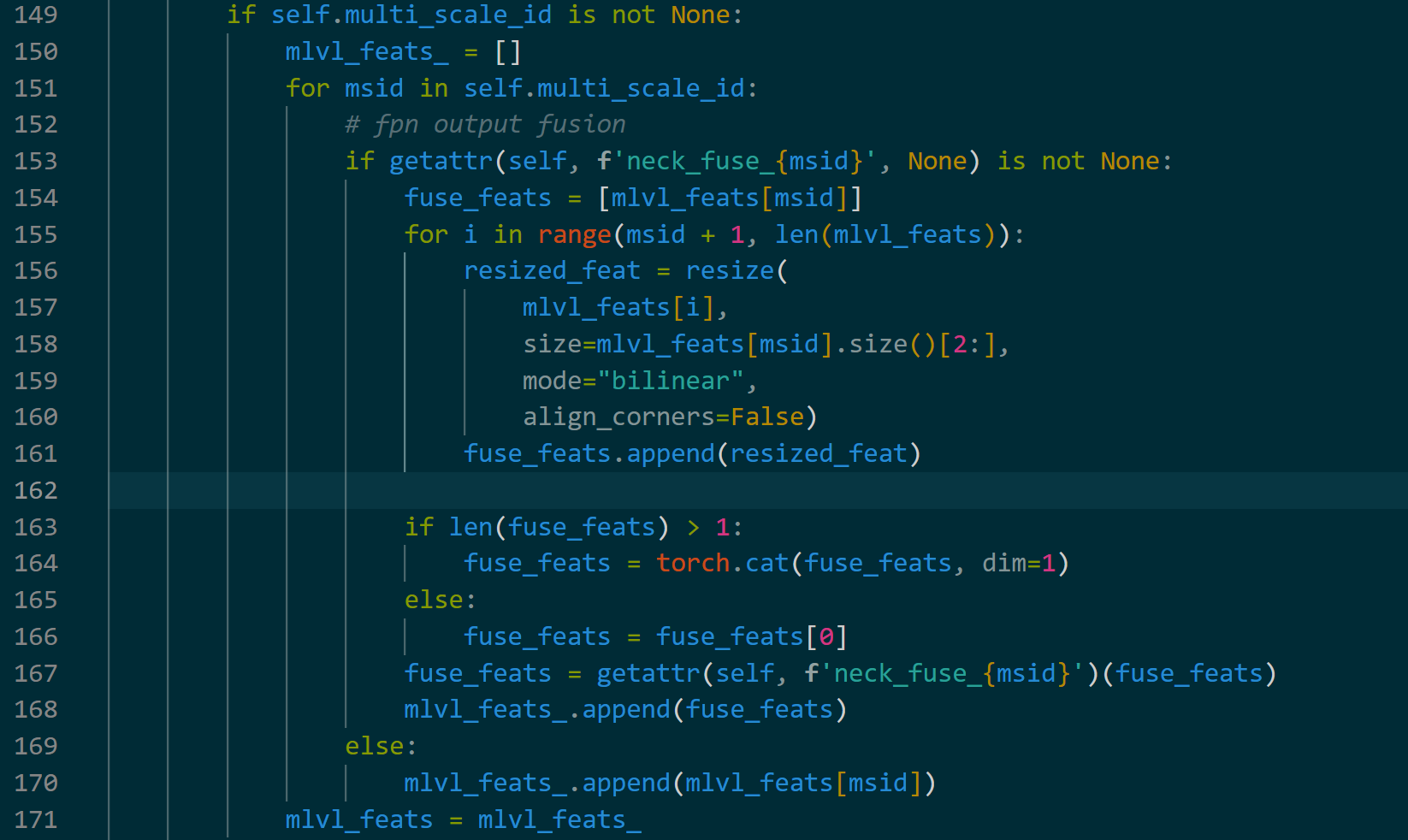

多尺度融合

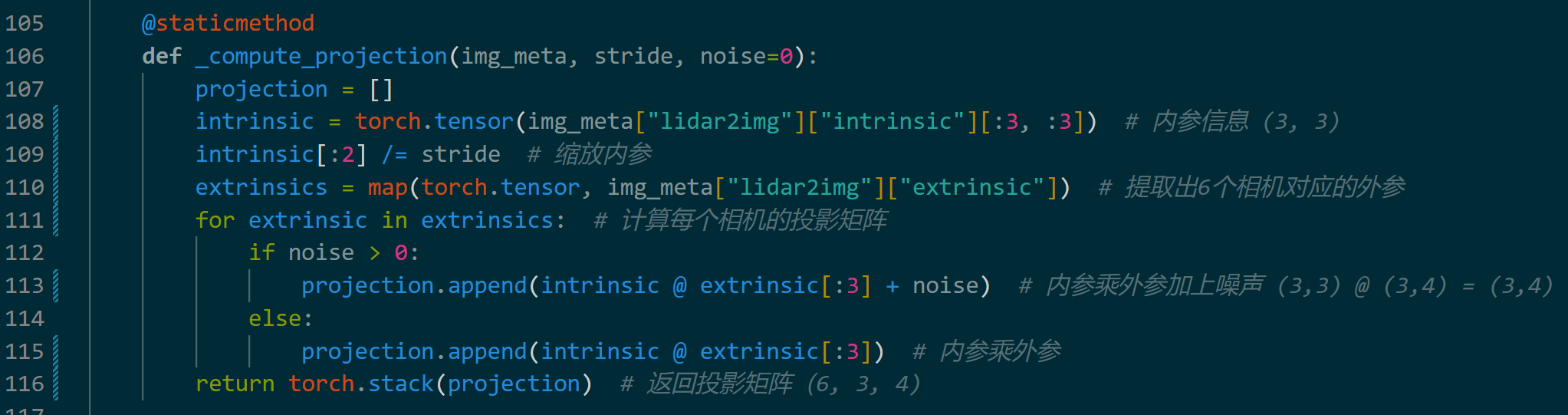

1.原始的内参矩阵为什么是4x4单位矩阵，为什么取前 3 行和前 3 列
2.为什么只调整前两维，第三维为什么不缩放

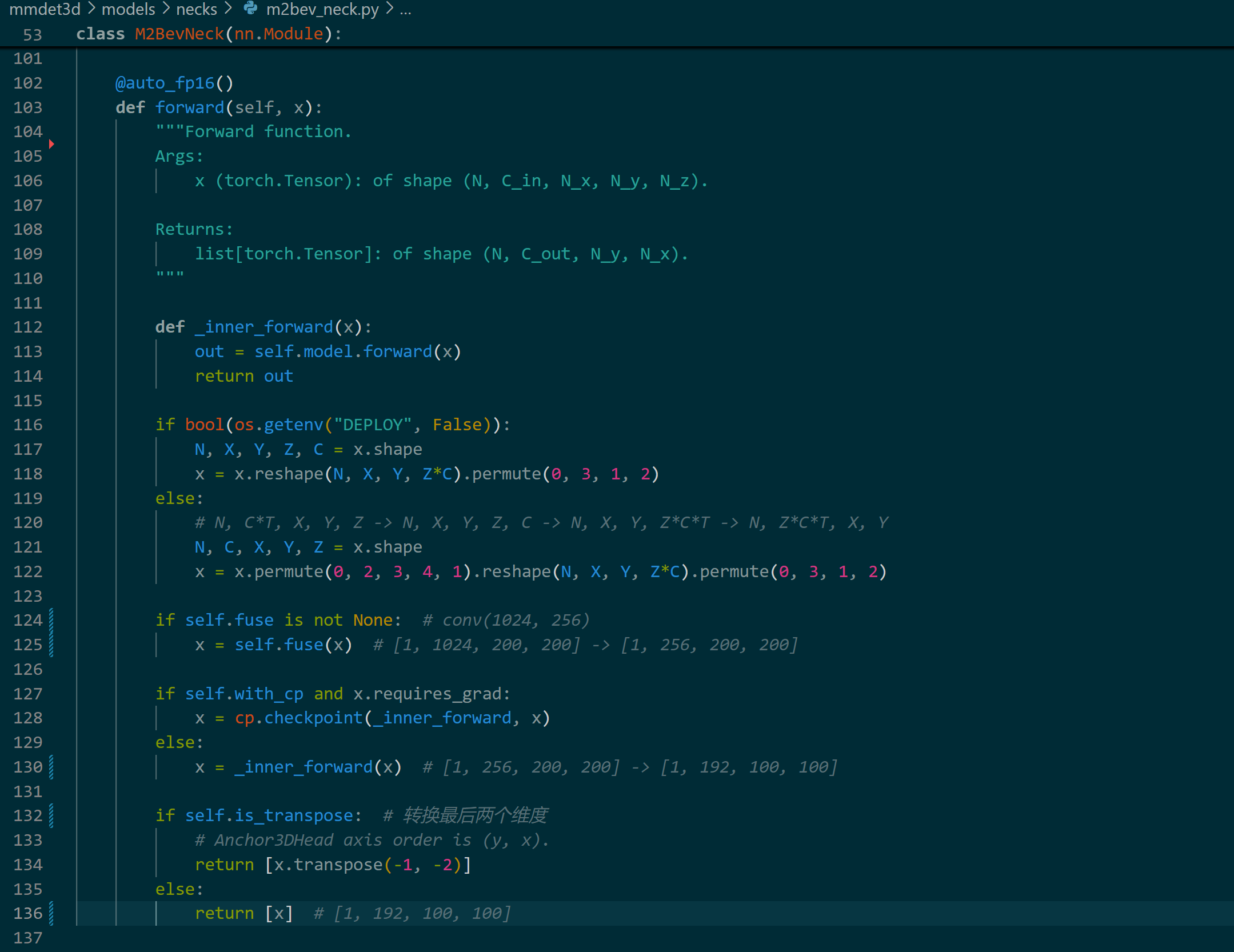

M2BevNeck

FreeAnchor3DHead

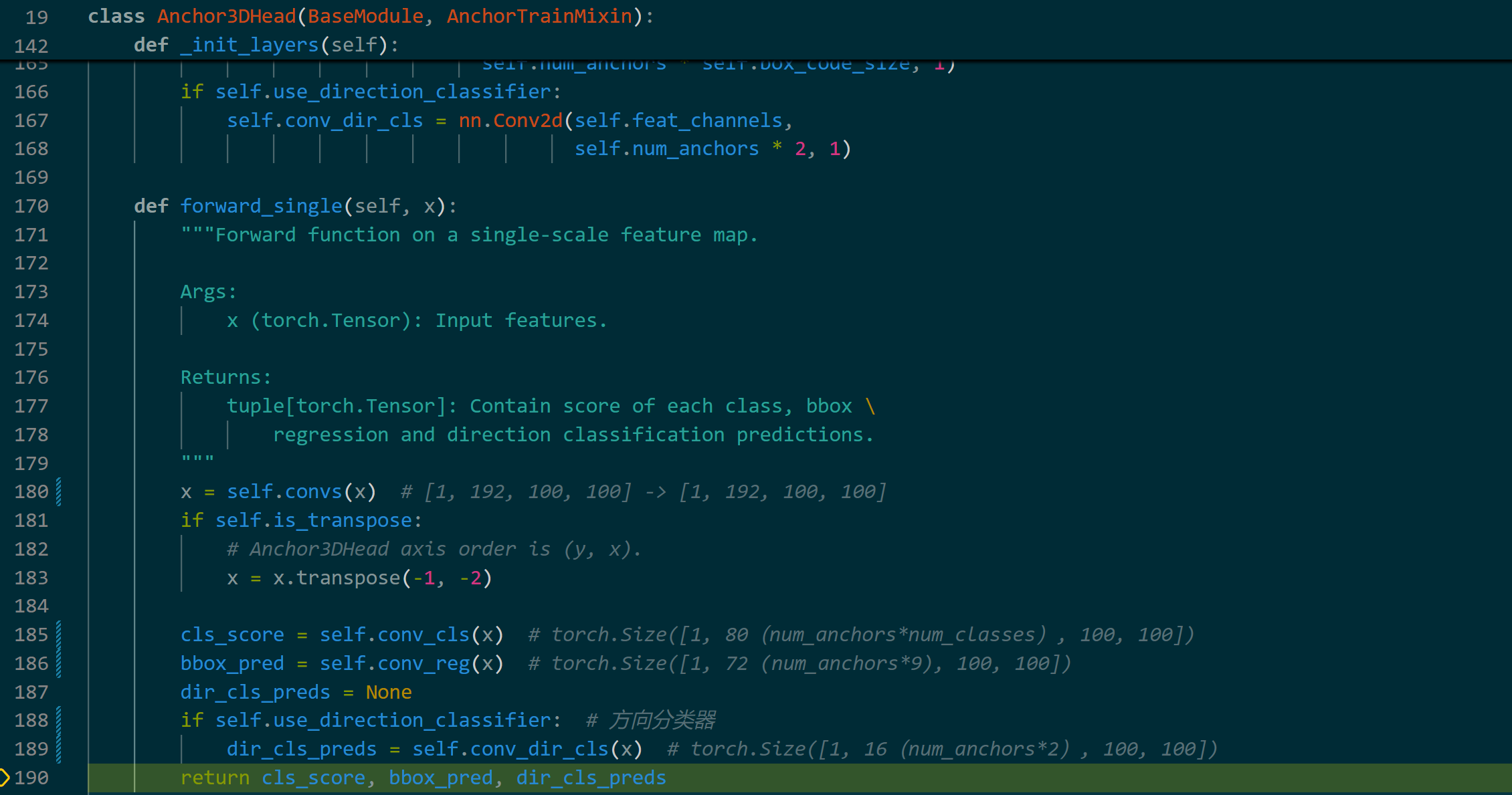

单尺度处理，数据输入网络，得到 cls_score、bbox_pred、dir_cls_preds。

通过 AlignedAnchor3DRangeGenerator （下一节）类生成 anchors 。
Loss计算
- 解码锚框 anchors_ 和边界框预测 bbox_preds_，得到预测的边界框 pred_boxes。
- 计算每个真实框 gt_bboxes_ 与每个预测框 pred_boxes 之间的交并比（IoU）。
- 计算每个预测框 pred_boxes 成为真实框 gt_bboxes_ 的概率。
- 计算 gt_bboxes_（真实边界框）和 anchors_（候选框）之间的匹配质量矩阵。
- 选择每个真实边界框对应的前 self.pre_anchor_topk 个最佳匹配的候选框。
- 提取这些候选框的分类概率。

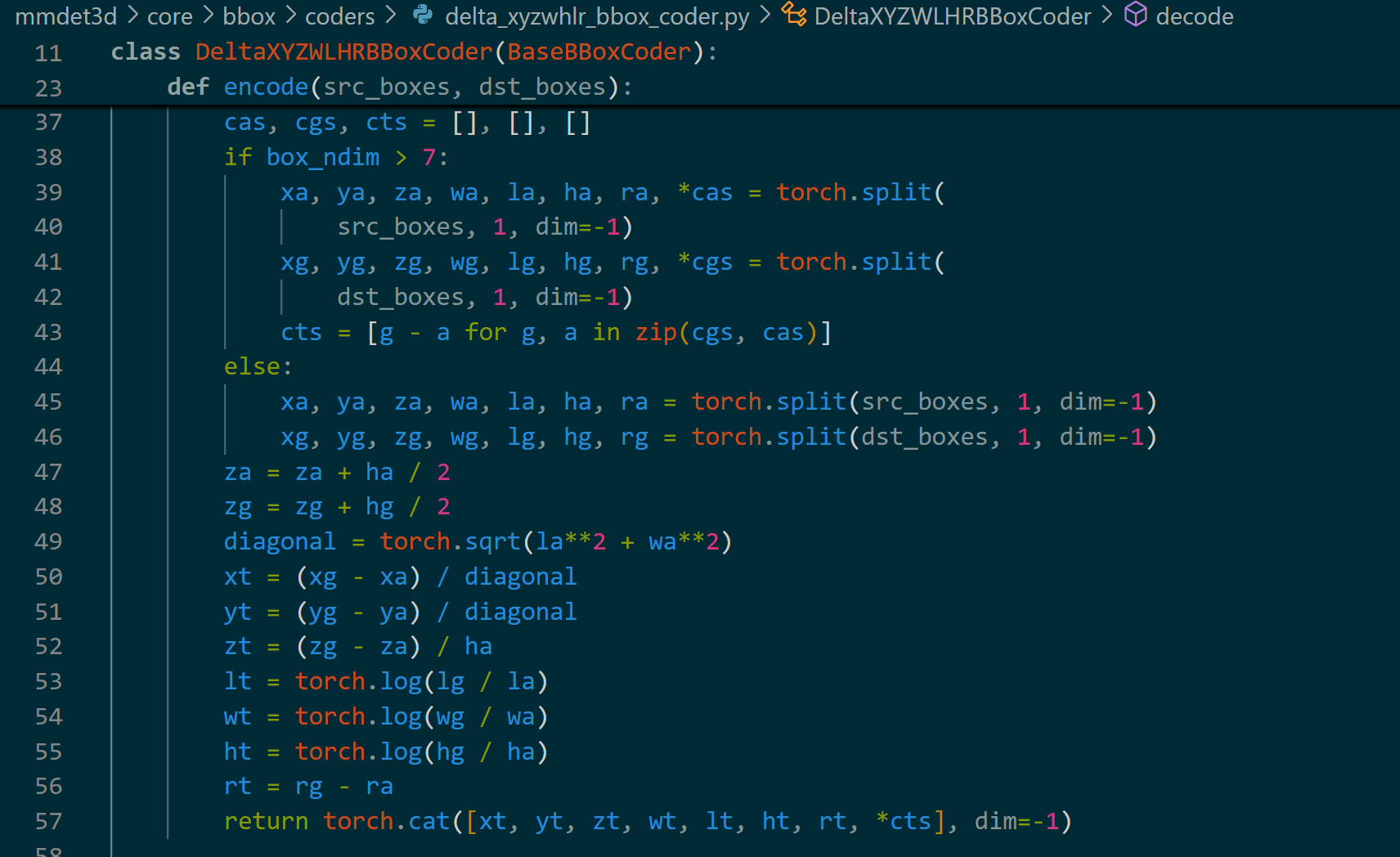

- 计算这些候选框的回归目标。
  - 位置增量:
    - 计算相对于对角线长度的x和y方向的位移增量。
    - 计算相对于高度的z方向的位移增量。
  - 尺寸增量：计算长、宽、高的相对变化（通过取对数的方式）。
  - 旋转角度增量：直接做差。
  - 自定义参数增量：直接做差。

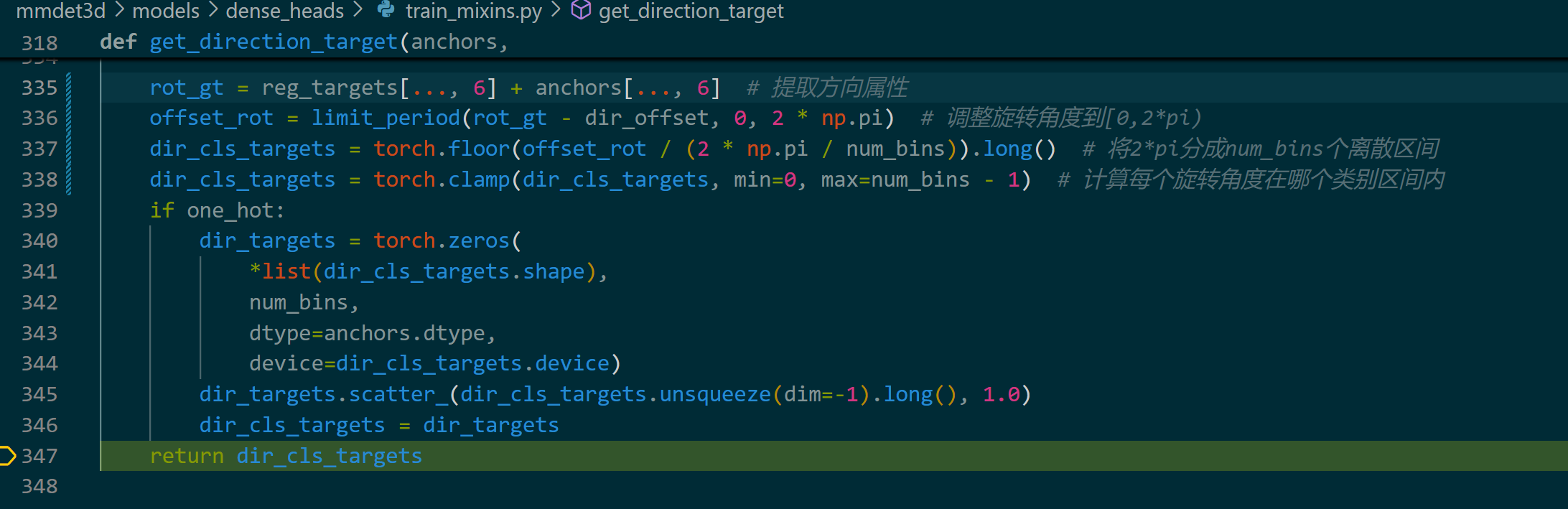

- 计算方向分类损失
  - 将方向转换为离散区间
    - 将 0-360° 映射到 [0, ) 和 [, )区间，形成二分类
  - 使用 CrossEntropyLoss 计算方向分类损失
- 计算 bbox 回归损失

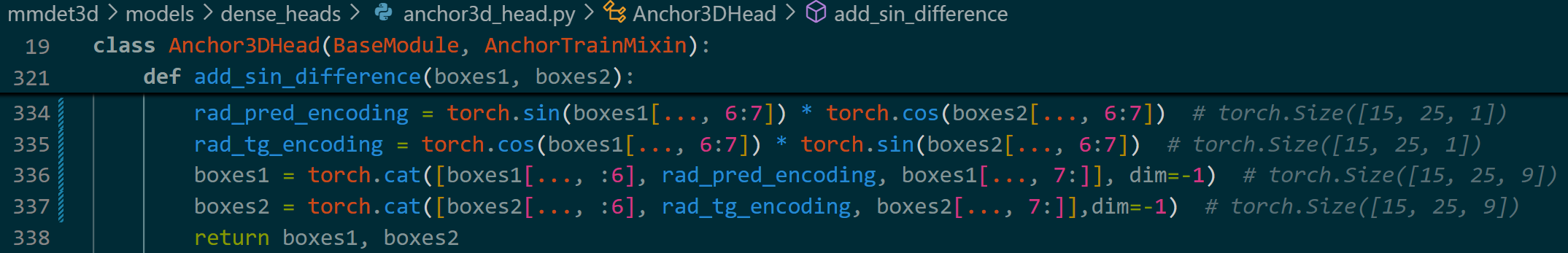

  - 方向属性特殊处理，使用正弦和余弦的差异来捕捉角度差异
  - 生成 bbox weights 调整不同预测框的贡献度
    - 根据配置文件中 train_cfg.code_weight 参数调整初始化的 bbox weights
  - 使用 SmoothL1Loss 计算 bbox回归损失
- 合并方向分类损失和bbox回归损失
- 总损失
  - 计算每个尺度的正样本损失，然后求出样本的平均损失（总样本损失/样本个数）
    - 对负的损失取指数值，得到与边界框损失相关的匹配概率（较低的损失（即预测和真实值之间的差异较小）会产生较高的匹配概率，而较高的损失会产生较低的匹配概率）
  - 对于每个anchor，根据其分类概率和未匹配到正样本的概率来计算负样本损失
- 尽管 matched_dir_targets 是根据模型预测的候选框位置和尺寸得出的，它们本质上还是表示了模型需要学习的真实方向目标。这个目标是通过一种特定的方式推导出来的，并反映了真实边界框的方向。

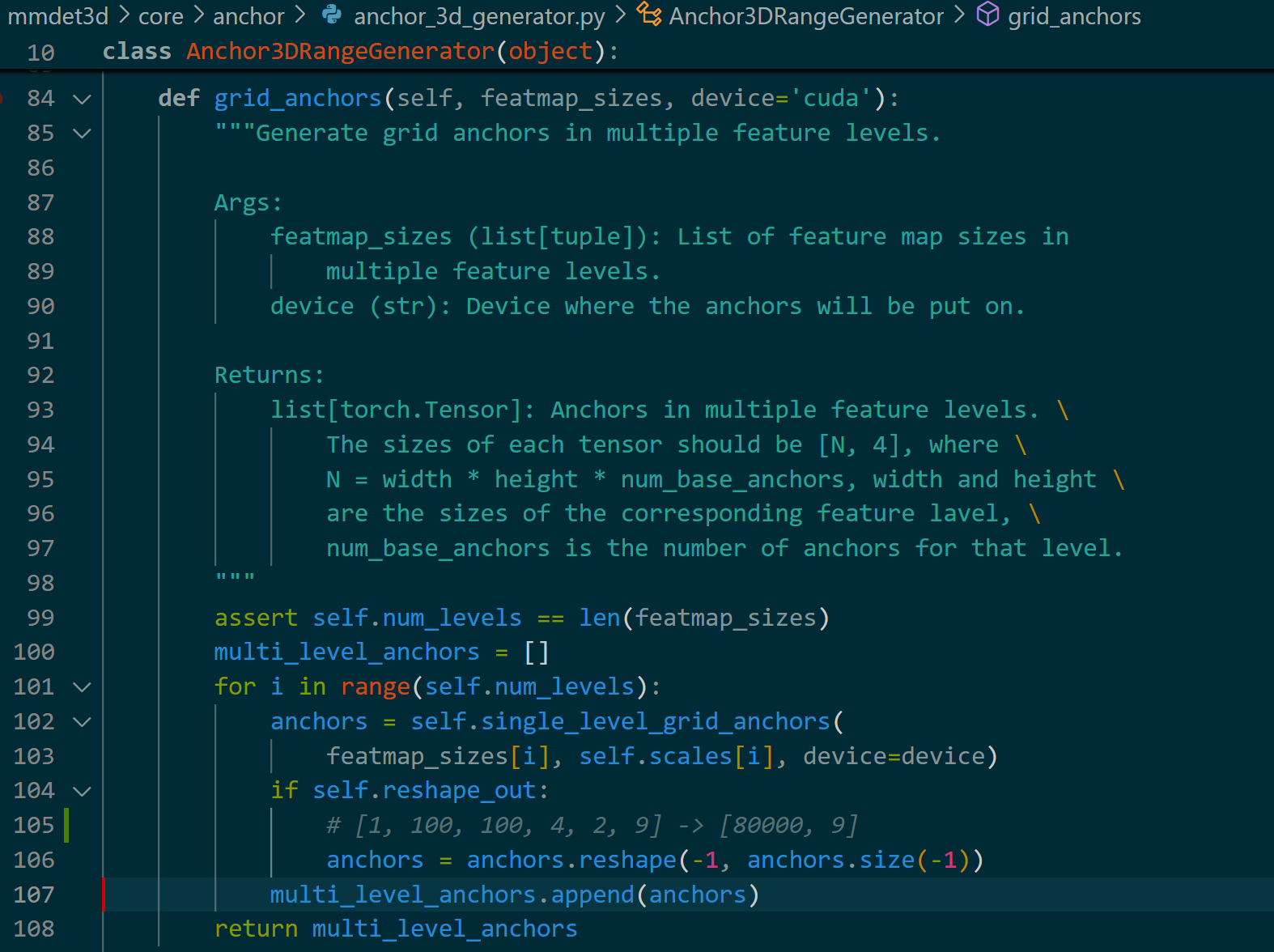

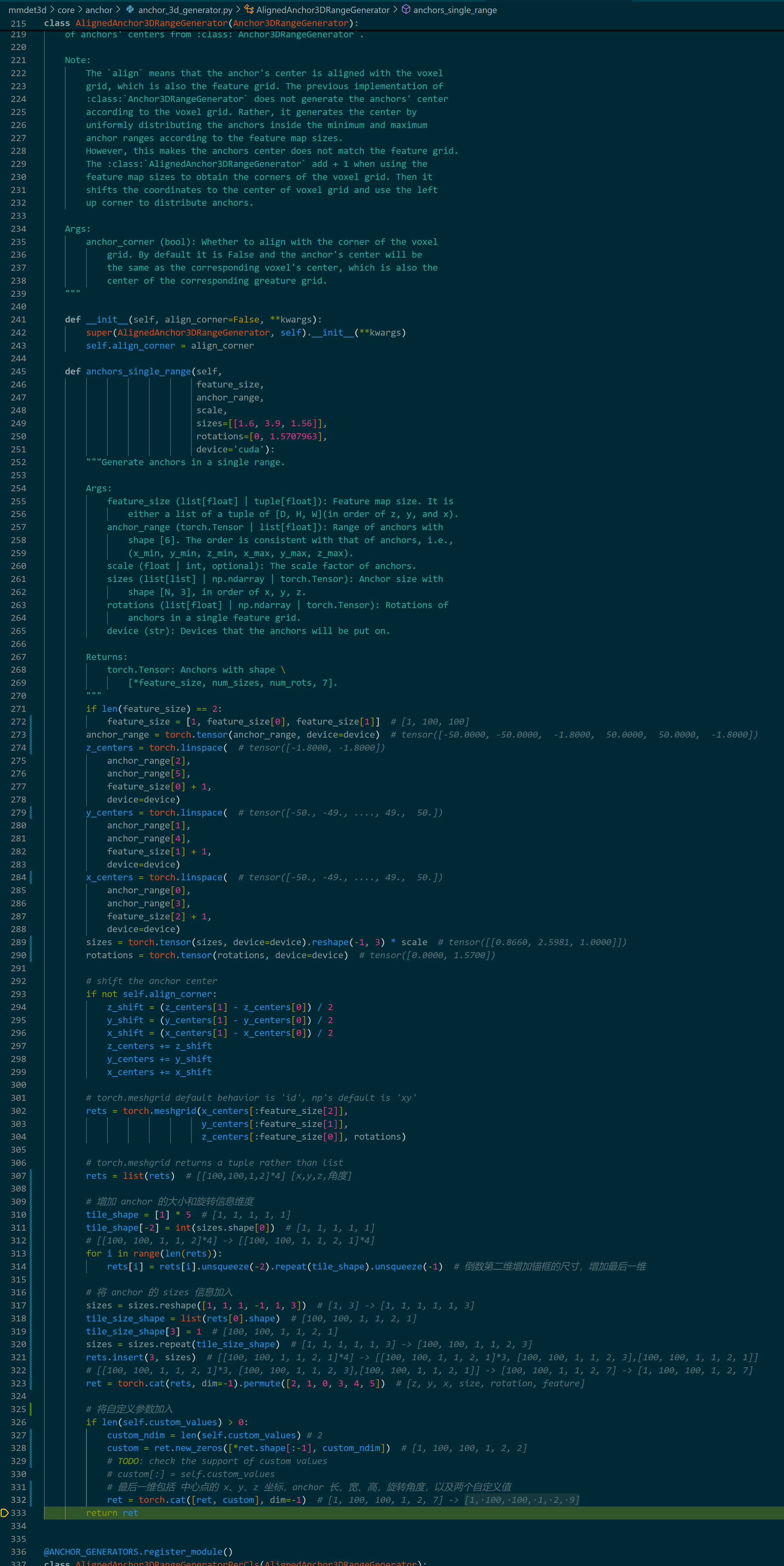

AlignedAnchor3DRangeGenerator

最终生成的张量 [1, 100, 100, 1, 2, 9] 的每个维度分别代表：

第 1 维 (1): 批量大小 (batch size)，这里是 1。
第 2 维 (100): 网格在 x 轴方向上的分辨率或网格数。
第 3 维 (100): 网格在 y 轴方向上的分辨率或网格数。
第 4 维 (1): 网格在 z 轴方向上的分辨率或网格数（在这个例子中是 1，因为所有锚框的 z 轴高度相同）。
第 5 维 (2): 不同的旋转角度数量，这里是两个旋转角度（0 和 90 度）。
第 6 维 (9): 每个锚框的属性，包括中心点的 x、y、z 坐标，长、宽、高，旋转角度，以及两个自定义值。

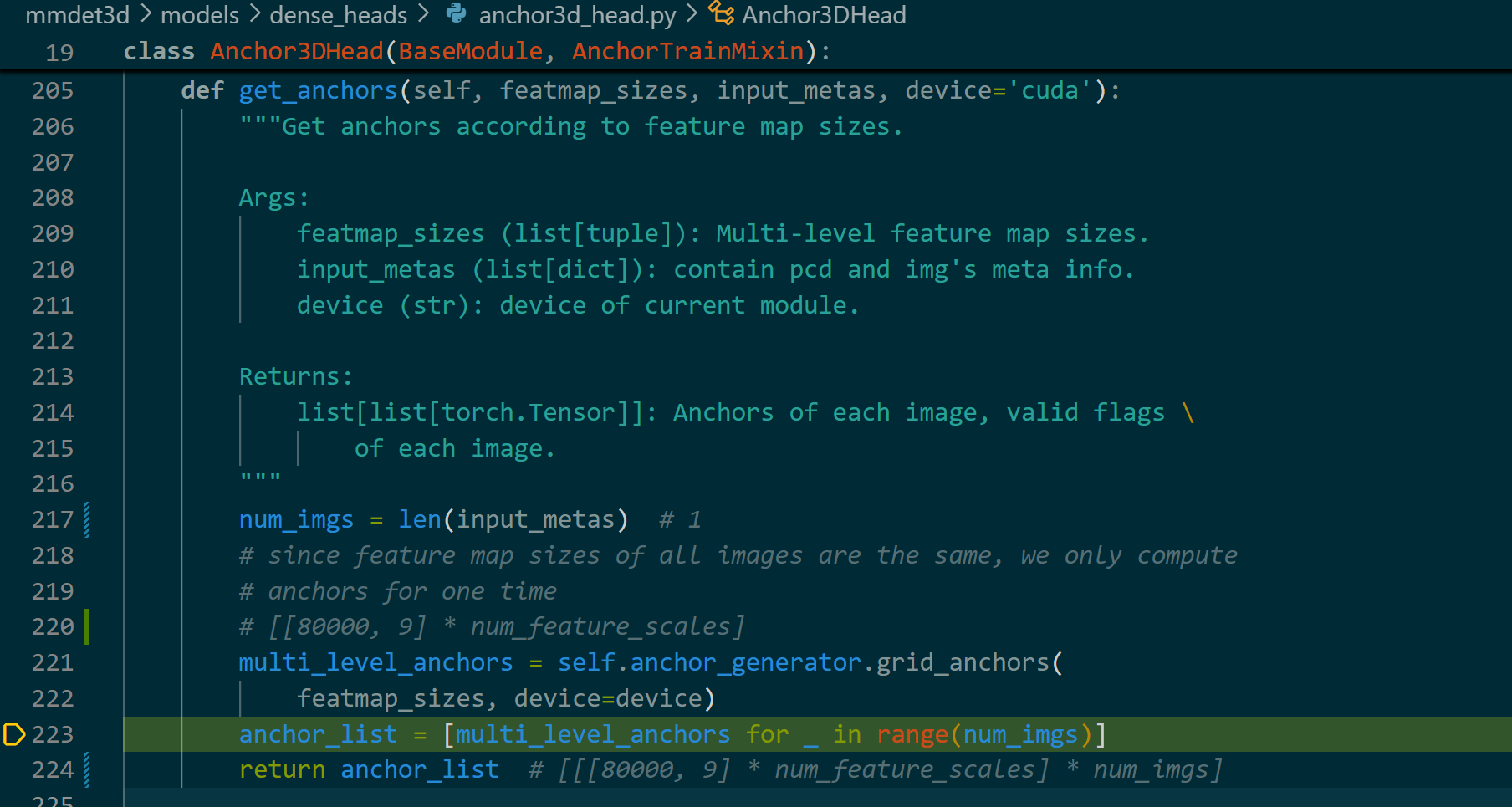

生成 anchor 维度[[[80000, 9] * num_feature_scales] * num_imgs]

附件

FastBEV(
  (backbone): ResNet(
    (conv1): Conv2d(3, 64, kernel_size=(7, 7), stride=(2, 2), padding=(3, 3), bias=False)
    (bn1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    (relu): ReLU(inplace=True)
    (maxpool): MaxPool2d(kernel_size=3, stride=2, padding=1, dilation=1, ceil_mode=False)
    (layer1): ResLayer(
      (0): BasicBlock(
        (conv1): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (conv2): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn2): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (relu): ReLU(inplace=True)
      )
      (1): BasicBlock(
        (conv1): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (conv2): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn2): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (relu): ReLU(inplace=True)
      )
    )
    (layer2): ResLayer(
      (0): BasicBlock(
        (conv1): Conv2d(64, 128, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
        (bn1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (conv2): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn2): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (relu): ReLU(inplace=True)
        (downsample): Sequential(
          (0): Conv2d(64, 128, kernel_size=(1, 1), stride=(2, 2), bias=False)
          (1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (1): BasicBlock(
        (conv1): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (conv2): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn2): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (relu): ReLU(inplace=True)
      )
    )
    (layer3): ResLayer(
      (0): BasicBlock(
        (conv1): Conv2d(128, 256, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
        (bn1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (conv2): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn2): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (relu): ReLU(inplace=True)
        (downsample): Sequential(
          (0): Conv2d(128, 256, kernel_size=(1, 1), stride=(2, 2), bias=False)
          (1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (1): BasicBlock(
        (conv1): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (conv2): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn2): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (relu): ReLU(inplace=True)
      )
    )
    (layer4): ResLayer(
      (0): BasicBlock(
        (conv1): Conv2d(256, 512, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
        (bn1): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (conv2): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn2): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (relu): ReLU(inplace=True)
        (downsample): Sequential(
          (0): Conv2d(256, 512, kernel_size=(1, 1), stride=(2, 2), bias=False)
          (1): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (1): BasicBlock(
        (conv1): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn1): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (conv2): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn2): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (relu): ReLU(inplace=True)
      )
    )
  )
  init_cfg={'type': 'Pretrained', 'checkpoint': 'torchvision://resnet18'}
  (neck): FPN(
    (lateral_convs): ModuleList(
      (0): ConvModule(
        (conv): Conv2d(64, 64, kernel_size=(1, 1), stride=(1, 1), bias=False)
        (bn): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
      (1): ConvModule(
        (conv): Conv2d(128, 64, kernel_size=(1, 1), stride=(1, 1), bias=False)
        (bn): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
      (2): ConvModule(
        (conv): Conv2d(256, 64, kernel_size=(1, 1), stride=(1, 1), bias=False)
        (bn): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
      (3): ConvModule(
        (conv): Conv2d(512, 64, kernel_size=(1, 1), stride=(1, 1), bias=False)
        (bn): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
    )
    (fpn_convs): ModuleList(
      (0): ConvModule(
        (conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
      (1): ConvModule(
        (conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
      (2): ConvModule(
        (conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
      (3): ConvModule(
        (conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
    )
  )
  init_cfg={'type': 'Xavier', 'layer': 'Conv2d', 'distribution': 'uniform'}
  (neck_3d): M2BevNeck(
    (fuse): Conv2d(1024, 256, kernel_size=(1, 1), stride=(1, 1))
    (model): Sequential(
      (0): ResModule2D(
        (conv0): ConvModule(
          (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (bn): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (activate): ReLU(inplace=True)
        )
        (conv1): ConvModule(
          (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (bn): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
        (activation): ReLU(inplace=True)
      )
      (1): ConvModule(
        (conv): Conv2d(256, 192, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
        (bn): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (activate): ReLU(inplace=True)
      )
      (2): ResModule2D(
        (conv0): ConvModule(
          (conv): Conv2d(192, 192, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (bn): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (activate): ReLU(inplace=True)
        )
        (conv1): ConvModule(
          (conv): Conv2d(192, 192, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (bn): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
        (activation): ReLU(inplace=True)
      )
      (3): ConvModule(
        (conv): Conv2d(192, 192, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (activate): ReLU(inplace=True)
      )
      (4): ResModule2D(
        (conv0): ConvModule(
          (conv): Conv2d(192, 192, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (bn): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (activate): ReLU(inplace=True)
        )
        (conv1): ConvModule(
          (conv): Conv2d(192, 192, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (bn): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
        (activation): ReLU(inplace=True)
      )
      (5): ConvModule(
        (conv): Conv2d(192, 192, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
        (bn): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (activate): ReLU(inplace=True)
      )
    )
  )
  (neck_fuse_0): Conv2d(256, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
  (bbox_head): FreeAnchor3DHead(
    (loss_cls): FocalLoss()
    (loss_bbox): SmoothL1Loss()
    (loss_dir): CrossEntropyLoss()
    (convs): Identity()
    (conv_cls): Conv2d(192, 80, kernel_size=(1, 1), stride=(1, 1))
    (conv_reg): Conv2d(192, 72, kernel_size=(1, 1), stride=(1, 1))
    (conv_dir_cls): Conv2d(192, 16, kernel_size=(1, 1), stride=(1, 1))
  )
  init_cfg={'type': 'Normal', 'layer': 'Conv2d', 'std': 0.01, 'override': {'type': 'Normal', 'name': 'conv_cls', 'std': 0.01, 'bias_prob': 0.01}}
)

puzhiyuan

https://puzhiyuan.github.io

本博客所有文章除特別声明外，均采用 CC BY 4.0 许可协议。转载请注明来源 puzhiyuan !

BEV 纯视觉 Code

M2BEV

M2BEV 提出了统一的 BEV 表示框架，集成 3D 检测与 BEV 分割，使用预训练与创新设计提升多任务性能。

2024-09-22 3D目标检测

BEV 纯视觉

python_package_install

总结 Python 包的多种安装方法，包括 pip、setup.py 和 conda，适用于不同开发和环境管理场景。

2024-09-19 python

Package management

Debug

1. 打断点

2. 添加参数

3. 启动调试

模型训练概述

1. 读取配置参数

2. 构建网络模型

2.1 初始化网络模型

2.2 冻结网络模型

3. 构建数据集

4. 训练模型

模型训练详解

1. 构建网络模型

1.1 模型配置

2. 构建数据集

3. 训练模型

附件

你的赏识是我前进的动力
