0. Abstract

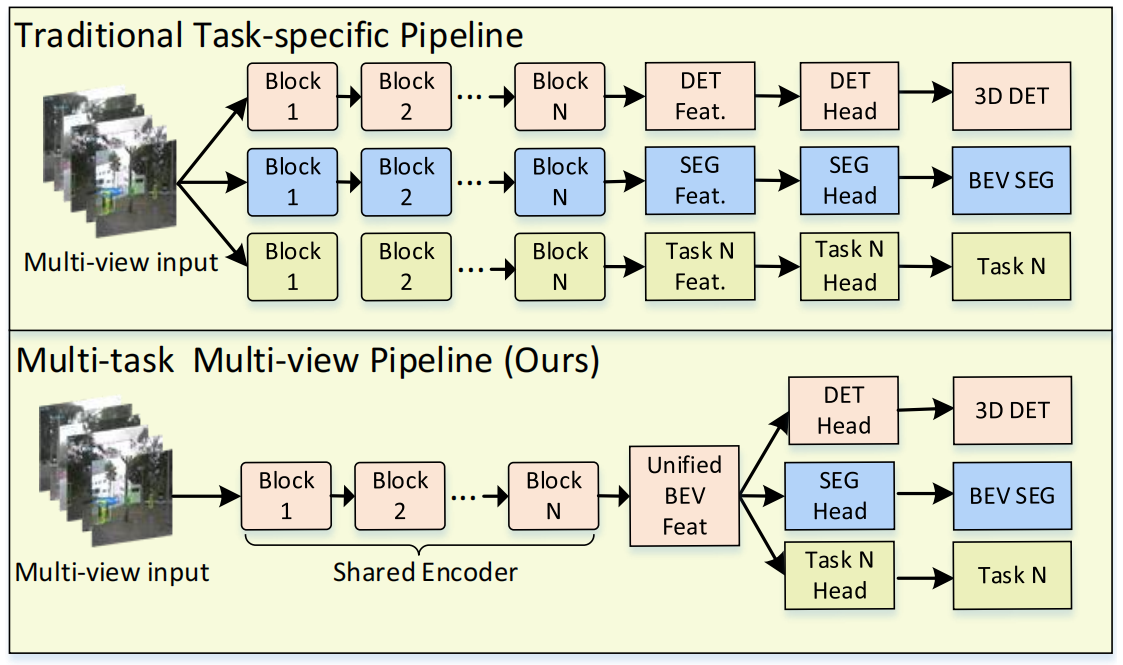

统一框架： 同时处理 3D 目标检测和 BEV 分割，采用统一模型代替分开处理，提高效率。
特征转换： 将多视角 2D 图像特征高效转换为自车坐标系中的 3D BEV 表示，并通过共享 Encoder 处理多任务。
创新：
- 高效的 BEV Encoder： 降低体素特征图的空间维度，提升效率；
- 动态框匹配： 通过学习匹配 3D 真实框和锚点；
- BEV 中心性加权： 增加对远距离目标的检测权重；
- 2D 预训练与辅助监督： 利用大规模 2D 数据提升 3D 任务的准确性。
在 nuScenes 数据集上，M2BEV 在 3D 目标检测中达到 42.5 mAP，在 BEV 分割中达到 57.0 mIoU，具有最先进的性能。
1. Introduction
主要目标：
- 设计统一的 BEV 表示框架，用于自动驾驶中的 3D 目标检测和 BEV 分割。
现有方法的不足：
- 单目检测需要后处理，不鲁棒，且无法端到端推理。(如 CenterNet 和 FCOS3D)
- 伪 LiDAR 方法对深度估计误差敏感。(如 pseudo-LiDAR)
- Transformer 方法只关注目标查询，无法处理多任务。(如 DETR3D)
M2BEV 贡献：
- 统一框架：首次在单一框架下处理 3D 检测与 BEV 分割。
- 新设计：
- 高效 BEV Encoder。
- 动态框匹配。
- BEV 中心性重新加权。
- 2D 预训练与辅助监督：提高 3D 任务的性能，提升标注效率。
框架亮点：
- 通过 S2C (空间到通道) 操作优化 BEVEncoder，减少内存消耗。
- 动态框匹配通过学习策略优化 3D 边界框检测。
2. Related Work
单目 3D 检测：
- 单目 3D 检测比 2D 检测更复杂，早期方法通过 2D 边界框回归到 3D。
- 其他方法使用伪 LiDAR 等技术预测深度。
- FCOS3D 结合了无锚点检测器，直接预测 3D 距离和边界框。
多视图 3D 检测：
- 多视图检测器如 ImVoxelNet，通过将 2D 特征投影为 3D 体素进行检测。
- DETR3D 使用 Transformer 框架，但尚未明确如何将其扩展至 BEV 分割。
BEV 分割：
- VPN、PON、LSS 等方法通过不同方式将 2D 特征转换为 BEV 表示，用于环境分割。
- NEAT 和 Panoptic-BEV 采用了 Transformer 框架，但局限于单视图，不处理物体高度估计。
3. Method
设计概述

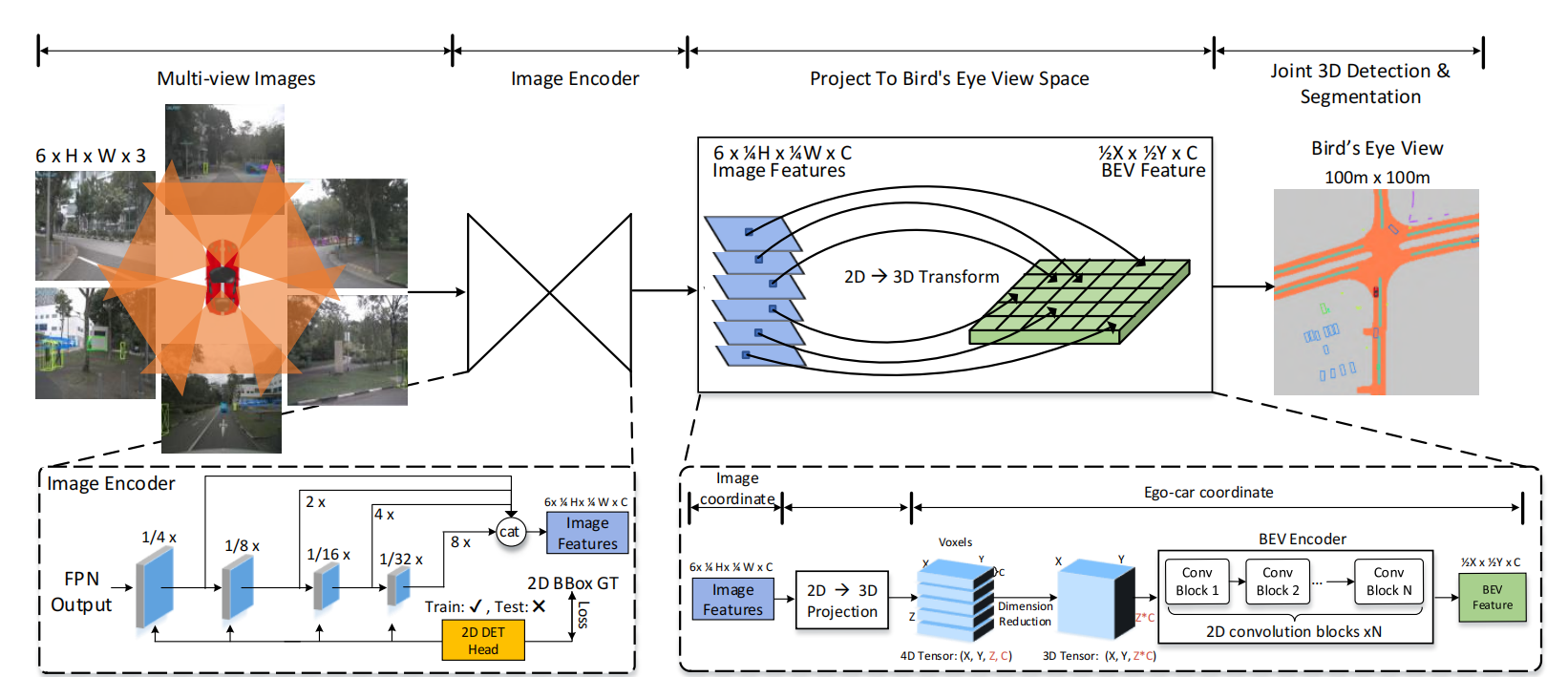

M2BEV Pipeline 总览：
- 输入： 系统以来自多视图摄像头的 N 张 RGB 图像及其外参和内参为输入。
- 输出： 输出为 3D 目标的边界框和环境的分割结果。
- 过程： 输入的多视图图像先通过 2D 图像 Encoder 提取特征，然后将这些 2D 特征投影到 3D 空间构建体素 (voxel)。之后，体素特征被输入高效 BEV Encoder 生成 BEV 表示，最后通过专门的任务头部生成 3D 检测或 BEV 分割结果。
核心组件描述
2D 图像Encoder：
- 使用共享的 CNN 主干网络（例如 ResNet）和特征金字塔网络 (FPN) 提取多层次特征 F1、F2、F3、F4。每个视图提取的特征会被上采样并融合为一个张量 F。
- 这些多视图特征接下来会被投影到 3D 自车坐标系中。
2D→3D 投影：
- 将 2D 图像特征 F 投影到 3D 空间，得到体素 V。体素特征包含所有视图的图像信息，形成了统一的表示。这一步是 M2BEV 中实现多任务训练的关键。
3D BEV Encoder：
- 输入的 4D 体素张量 V 需要通过 BEV Encoder减少 Z 维度，输出 3D BEV 特征。为了提高效率，M2BEV 设计了 “空间到通道” (S2C) 操作，将 4D 张量转换为 3D 张量，然后使用 2D 卷积来减少通道维度。
3D 检测头：
- 在生成的 BEV 特征上直接使用基于 PointPillars 的检测头。这个检测头非常简单高效，由三个平行的 1×1 卷积组成，用于生成 3D 锚框并预测物体类别、边框尺寸和方向。
- 不同于 PointPillars，M2BEV 提出了动态框匹配策略，用于将锚框与真实标注进行匹配，以适应摄像头输入的特性。
BEV 分割头：
- BEV 分割头使用四个 3×3 卷积和一个 1×1 卷积生成最终的分割结果。分割头主要用于生成可行驶区域和车道线的分割，采用 BEV centerness 策略对不同距离的像素进行加权。
关键技术设计
高效的 2D→3D 投影：
- 假设深度分布沿着摄像头射线是均匀的，所有沿射线的体素共享与该像素对应的特征。这种假设减少了计算和内存开销。
- 与 LSS 的对比： LSS 预测非均匀深度分布，并将 2D 特征提升为 3D 表示。然而，这种方法内存消耗较大，限制了使用更大主干网络和更高分辨率图像的能力。相比之下，M2BEV 的 2D→3D 投影更加高效，并且无需学习参数，能够支持更高分辨率和更大模型。
S2C 操作：
- M2BEV 提出的 “空间到通道” (S2C) 操作将 4D 体素张量转换为 3D 张量，通过 “torch.reshape” 操作将 Z 维度展开到通道维度。随后通过 2D 卷积减少通道数量，从而实现高效的特征提取。
- 与 3D 卷积对比： 3D 卷积在 Z 维度上进行下采样会导致更高的计算和内存消耗，而 S2C 操作使得堆叠更多的 2D 卷积成为可能，提高了计算效率。
动态框匹配：
- M2BEV 借鉴了 FreeAnchor 方法中的学习匹配策略，扩展到 3D 检测中。通过分类分数和定位精度的加权和来区分正样本和负样本。
- 与 LiDAR 基于 IoU 的固定锚框匹配不同，M2BEV 的动态框匹配更适合摄像头输入下的 BEV 表示。

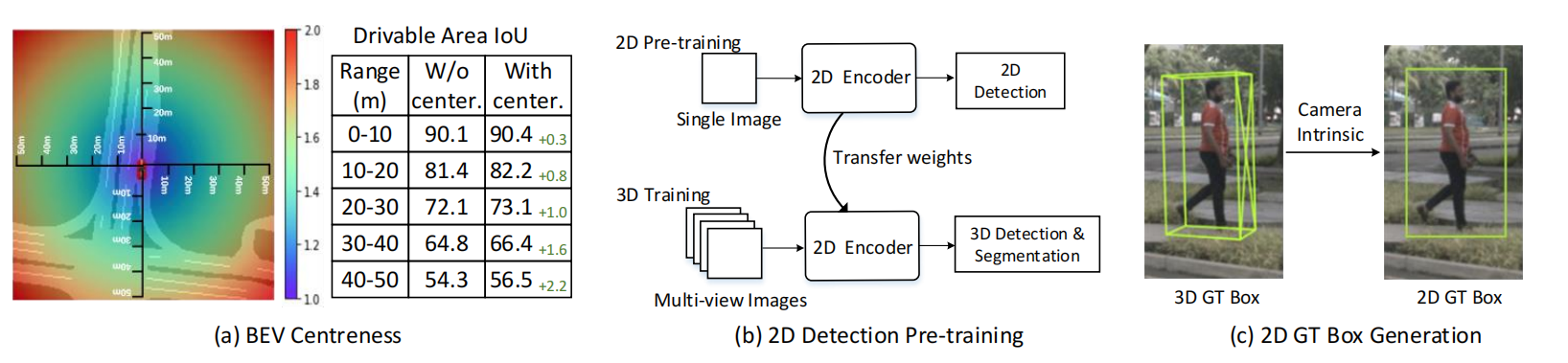

BEV 中心性 (Centerness)：
- 为了让模型更多关注远距离的区域，M2BEV 扩展了 2D 检测中的 “中心性” 概念到 3D BEV 坐标系。远离自车的 BEV 区域在图像中的像素较少，因此网络需要对这些区域施加更大的关注权重。通过中心性策略，距离越远的区域对损失函数的影响越大。
BEV 中心性定义为以下公式：
其中：
表示 BEV 坐标系中某一点的坐标范围，通常为 -50m 到 +50m。 是自车在 BEV 表示中的中心位置，即车辆位置的坐标。 和 分别表示 BEV 空间中的最大 和 坐标。
- 2D 预训练与辅助监督：
- 通过在大型 2D 数据集（如 nuImage）上进行预训练，显著提升了 3D 任务的性能。在训练过程中还加入了 2D 辅助检测头，用于计算损失，但在推理时不会增加计算开销。
- 2D 辅助监督通过将 3D 边界框反投影到 2D 图像空间来生成 2D 真实标注框，从而提升图像特征对目标的感知能力。
损失函数设计
M2BEV 的总损失函数由三个部分组成：3D 检测损失、BEV 分割损失和 2D 辅助检测损失。
- 3D 检测损失 (Ldet3d)：
- 3D 检测损失包括分类损失、定位损失和方向损失，其总损失公式为：
其中：
是分类损失 (Focal Loss)； 是定位损失 (Smooth-L1 Loss)，用于回归 3D 边界框的 ； 是方向损失 (Binary Cross-Entropy Loss)，用于预测物体方向； 是正样本的数量，权重参数为 、 、 。
BEV 分割损失 (Lseg3d)：
- BEV 分割损失结合了 Dice 损失和二元交叉熵损失，其总损失公式为：
其中：
是 Dice 损失，用于处理类别不平衡问题； 是二元交叉熵损失； - 权重参数为
、 。
2D 辅助检测损失 (Ldet2d)：
- 2D 辅助检测损失基于 FCOS 的损失函数，包含分类损失、边框回归损失和中心性损失，公式为：
其中：
是分类损失； 是边框回归损失； 是中心性损失，用于提升物体中心区域的检测效果。
总损失函数：
- M2BEV 的总损失函数为：
4. 结论
任务重点： 3D 目标检测和 BEV 分割是多摄像头自动驾驶感知的两个核心任务。
框架核心： 将多视图特征投影到 BEV 空间，生成统一的 BEV 表示，检测和分割在此表示上进行操作。
预训练优势： 在 2D 数据上预训练可提升 3D 任务的标注效率。
未来方向： 框架未来可以扩展到时间序列任务，如 3D 目标跟踪、运动预测和轨迹预测。
